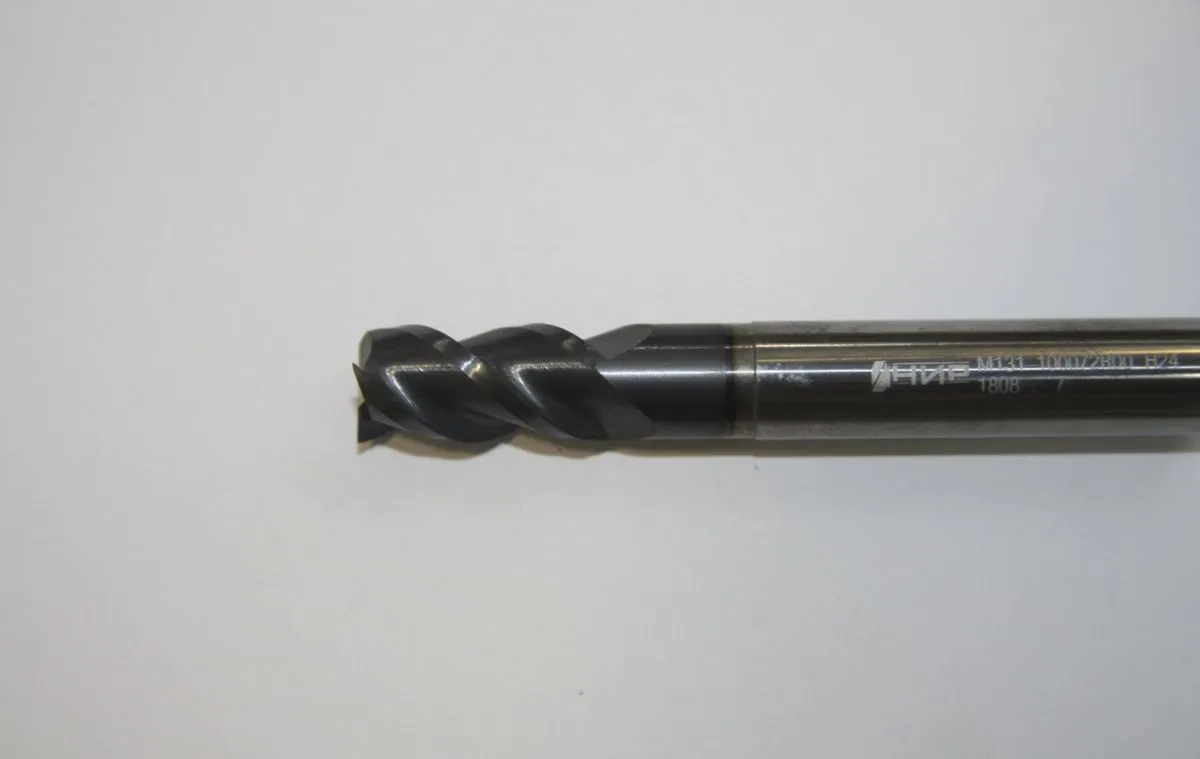

Серия M131

Концевые фрезы

Номер серииСерия M131
Антивибр. геометрияНет
Тип обработкиПолучистовая обработка
Подвод СОЖ (наружный)да
Подвод СОЖ (внутренний)на заказ
Направление спиралиправое
Кол-во режущих кромок3
Тип материала алюминий, медь, пластик, сталь, нержавеющая сталь, чугун, титановый сплав, жаропрочный сплав, бронза, латунь
Материал инструментаТвердый сплав
Осевое врезаниеда
Угол спирали45°
45°
Угол спирали
HM
Материал инструмента - твердый сплав
Инструмент с возможностью осевого врезания
AlTiN
Покрытие инструмента AlTiN

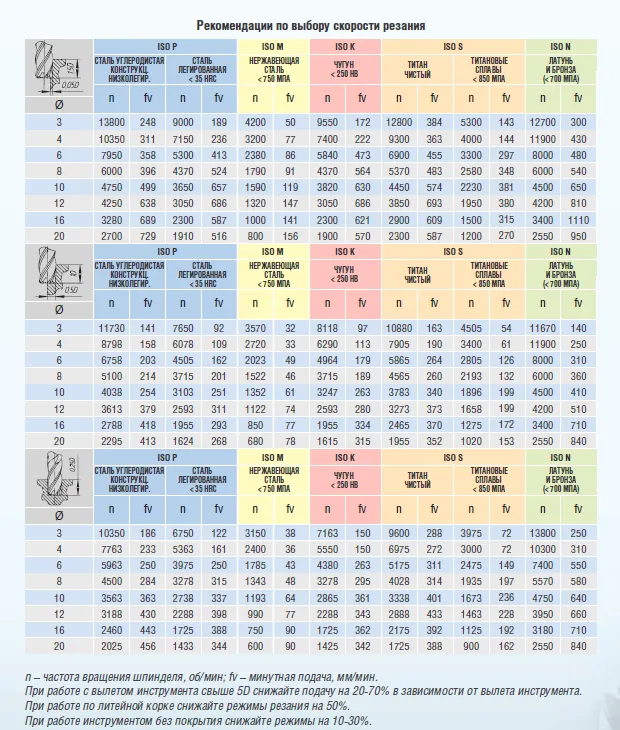

Рекомендации по выбору режима резания от инженеров ЗАО «НИР»

M ≤750 Мпа
STi 850-1200 Мпа
STi 850-1200 Мпа
P <300 HB
K ≤200 HB
N 4%≤Si<12%

Каталог фрез серии M131

ОБОЗНАЧЕНИЕ, DIN6535HA (ИСПОЛНЕНИЕ 1) ОБОЗНАЧЕНИЕ, DIN6535HА (ИСПОЛНЕНИЕ 2) H, мм D, мм d h6, мм L1, мм L, мм r, мм Cx45, мм D2, мм L2, мм К, °R Z Ap max,мм CRN,мм YRC,мм δ, °
M131-030050R02 H24 под заказ --- 3 3 12 50 0,25 2,9 22
M131-040050R02 H24 под заказ --- 4 4 8 50 0,25 3,9 22
M131-040062R02 H24 под заказ --- 4 4 16 62 0,25 3,9 34
M131-050050R02 H24 под заказ --- 5 5 9 50 0,25 4,9 23
M131-050075R02 H24 под заказ --- 5 5 20 75 0,25 4,9 47
M131-060057R02 H24 под заказ M131-060057R02W H24 под заказ 6 6 10 57 0,25 5,8 21
M131-060075R02 H24 под заказ M131-060075R02W H24 под заказ 6 6 30 75 0,25 5,8 39
M131-080063R02 H24 под заказ M131-080063R02W H24 под заказ 8 8 16 63 0,25 7,8 27
M131-080075R02 H24 под заказ M131-080075R02W H24 под заказ 8 8 30 75 0,25 7,8 39
M131-080100R02 H24 под заказ M131-080100R02W H24 под заказ 8 8 40 100 0,25 7,8 64
M131-100072R02 H24 под заказ M131-100072R02W H24 под заказ 10 10 19 72 0,25 9,8 33
M131-100100R02 H24 под заказ M131-100100R02W H24 под заказ 10 10 40 100 0,25 9,8 60
M131-100140R02 H24 под заказ M131-100140R02W H24 под заказ 10 10 50 140 0,25 9,8 100
M131-120083R02 H24 под заказ M131-120083R02W H24 под заказ 12 12 22 83 0,25 11,8 36
M131-120100R02 H24 под заказ M131-120100R02W H24 под заказ 12 12 45 100 0,25 11,8 55
M131-120140R02 H24 под заказ M131-120140R02W H24 под заказ 12 12 65 140 0,25 11,8 95
M131-140083R02 H24 под заказ M131-140083R02W H24 под заказ 14 14 22 83 0,25 13,8 36
M131-140100R02 H24 под заказ M131-140100R02W H24 под заказ 14 14 45 100 0,25 13,8 55
M131-140140R02 H24 под заказ M131-140140R02W H24 под заказ 14 14 65 140 0,25 13,8 95
M131-160092R02 H24 под заказ M131-160092R02W H24 под заказ 16 16 26 92 0,25 15,8 46
M131-160140R02 H24 под заказ M131-160140R02W H24 под заказ 16 16 65 140 0,25 15,8 90
M131-180092R02 H24 под заказ M131-180092R02W H24 под заказ 18 18 26 92 0,25 17,8 46
M131-180140R02 H24 под заказ M131-180140R02W H24 под заказ 18 18 65 140 0,25 17,8 90
M131-200104R02 H24 под заказ M131-200104R02W H24 под заказ 20 20 32 104 0,25 19,8 54
M131-200140R02 H24 под заказ M131-200140R02W H24 под заказ 20 20 65 140 0,25 19,8 90
M131-250122R02 H24 под заказ M131-250122R02W H24 под заказ 25 25 45 122 0,25 24,8 65
