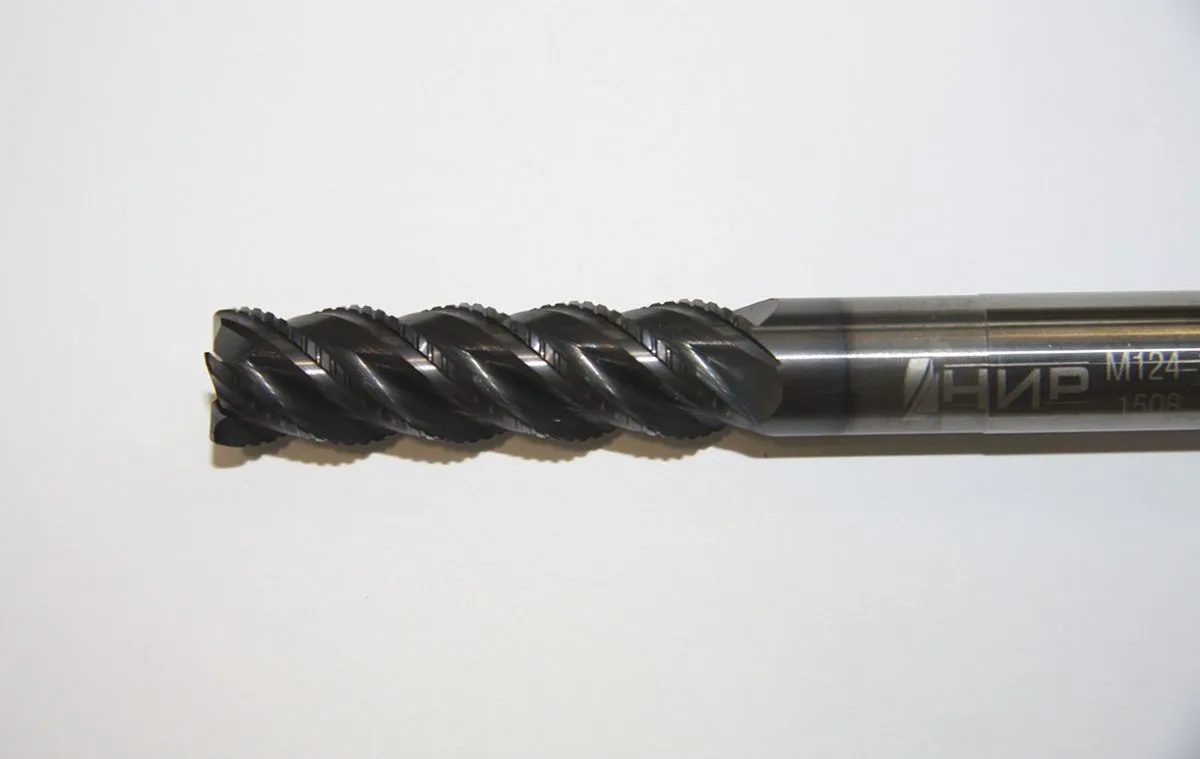

Серия M124

Черновые фрезы со стружколомом

Номер серииСерия M124
Антивибр. геометрияНет
Тип обработкиЧерновая обработка
Подвод СОЖ (наружный)да
Подвод СОЖ (внутренний)на заказ
Направление спиралиправое
Кол-во режущих кромок4
Хвостовик Weldonнет
Тип материала алюминий, медь, пластик, сталь, нержавеющая сталь, чугун, титановый сплав, жаропрочный сплав, бронза, латунь
Материал инструментаТвердый сплав
Осевое врезаниеда
Угол спирали45°
45°
Угол спирали
HM
Материал инструмента - твердый сплав
Инструмент с возможностью осевого врезания
AlTiN
Покрытие инструмента AlTiN

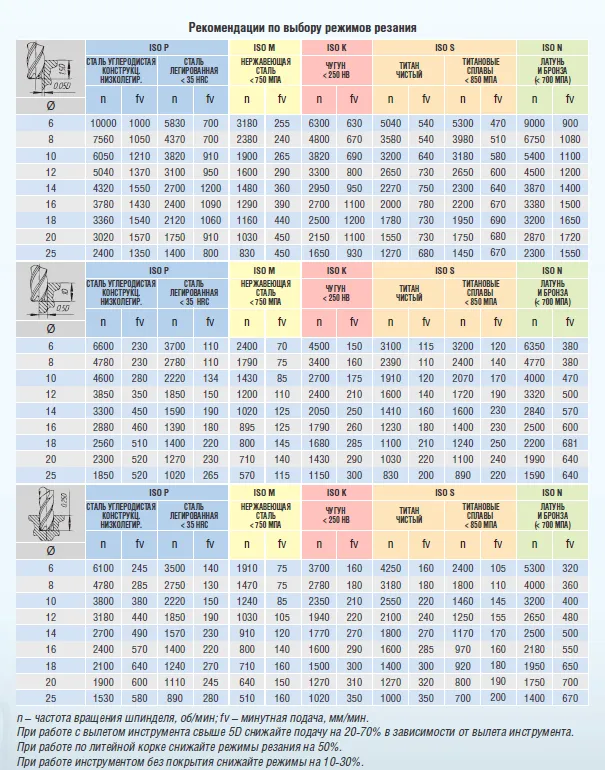

Рекомендации по выбору режима резания от инженеров ЗАО «НИР»

Выбрать режим резания
M ≤750 Мпа
STi 850-1200 Мпа
STi 850-1200 Мпа
P <300 HB
K ≤200 HB
N 4%≤Si<12%

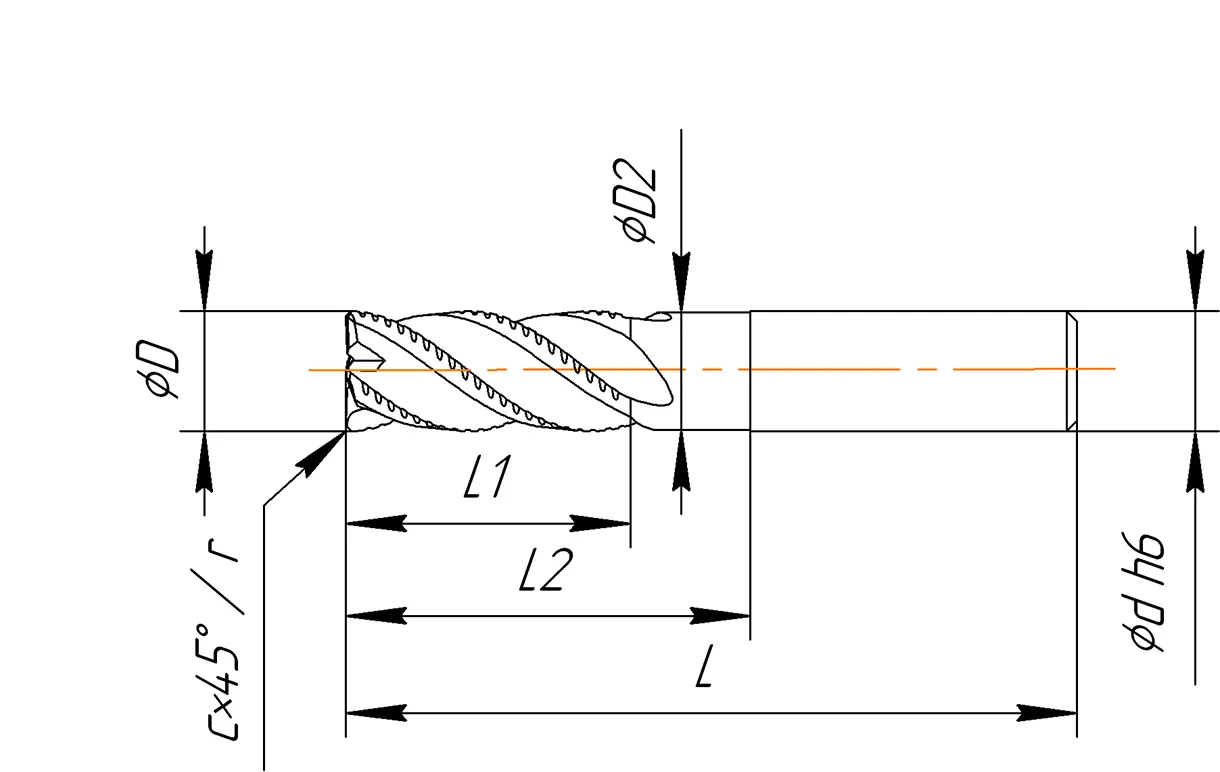

Каталог фрез серии M124

ОБОЗНАЧЕНИЕ, DIN6535HA (ИСПОЛНЕНИЕ 1) ОБОЗНАЧЕНИЕ, DN6535HA (ИСПОЛНЕНИЕ 1) ОБОЗНАЧЕНИЕ, DIN6535HA (ИСПОЛНЕНИЕ 2) H, мм D, мм d h6, мм L1, мм L, мм r, мм Cx45, мм D2, мм L2, мм К, °R Z Ap max,мм CRN,мм YRC,мм δ, °
M124-040050 H34 под заказ --- --- 4 4 11 50 0,2 3,9 22
M124-040062 H34 под заказ --- --- 4 4 16 62 0,2 3,9 34
M124-050050 H34 под заказ --- --- 5 5 12 50 0,25 4,8 23
M124-050075 H34 под заказ --- --- 5 5 20 75 0,25 4,8 47
M124-060057 H34 под заказ M124-060057W H34 под заказ --- 6 6 13 57 0,3 5,8 21
M124-060075 H34 под заказ M124-060075W H34 под заказ --- 6 6 30 75 0,3 5,8 39
M124-080063 H34 под заказ M124-080063W H34 под заказ --- 8 8 19 63 0,4 7,8 27
M124-080075 H34 под заказ M124-080075W H34 под заказ --- 8 8 30 75 0,4 7,8 39
M124-080100 H34 под заказ M124-080100W H34 под заказ --- 8 8 40 100 0,4 7,8 64
M124-100072R02 H34 под заказ M124-100072R02W H34 под заказ --- 10 10 22 72 0,25 9,8 33
M124-100100R02 H34 под заказ M124-100100R02W H34 под заказ --- 10 10 40 100 0,25 9,8 60
M124-100140R02 H34 под заказ M124-100140R02W H34 под заказ --- 10 10 50 140 0,25 9,8 100
M124-120083R02 H34 под заказ M124-120083R02W H34 под заказ --- 12 12 26 83 0,25 11,8 36
M124-120100R02 H34 под заказ M124-120100R02W H34 под заказ --- 12 12 45 100 0,25 11,8 55
M124-120140R02 H34 под заказ M124-120140R02W H34 под заказ --- 12 12 65 140 0,25 11,8 95
M124-140083R02 H34 под заказ M124-140083R02W H34 под заказ --- 14 14 26 83 0,25 13,8 36
M124-140100R02 H34 под заказ M124-140100R02W H34 под заказ --- 14 14 45 100 0,25 13,8 55
M124-140140R02 H34 под заказ M124-140140R02W H34 под заказ --- 14 14 65 140 0,25 13,8 95
M124-160092R02 H34 под заказ M124-160092R02W H34 под заказ --- 16 16 32 92 0,25 15,8 46
M124-160140R02 H34 под заказ M124-160140R02W H34 под заказ --- 16 16 65 140 0,25 15,8 90
M124-180092R02 H34 под заказ M124-180092R02W H34 под заказ --- 18 18 32 92 0,25 17,8 46
M124-180140R02 H34 под заказ M124-180140R02W H34 под заказ --- 18 18 65 140 0,25 17,8 90
M124-200104R02 H34 под заказ M124-200104R02W H34 под заказ --- 20 20 38 104 0,25 19,8 54
M124-200140R02 H34 под заказ M124-200140R02W H34 под заказ --- 20 20 65 140 0,25 19,8 90
M124-250122R02 H34 под заказ M124-250122R02W H34 под заказ --- 25 25 45 122 0,25 24,8 65
