Серия D301
Сверла центровочные
Сверла центровочные
| Номер серии | Серия D301 |
| Антивибр. геометрия | Нет |
| Тип обработки | Обработка отверстий |
| Подвод СОЖ (наружный) | да |
| Подвод СОЖ (внутренний) | нет |
| Направление спирали | правое |
| Кол-во режущих кромок | 2 |
| Тип материала | сталь, нержавеющая сталь, чугун, титановый сплав, жаропрочный сплав |
| Материал инструмента | Твердый сплав |
| Осевое врезание | нет |
| Угол спирали | 30° |

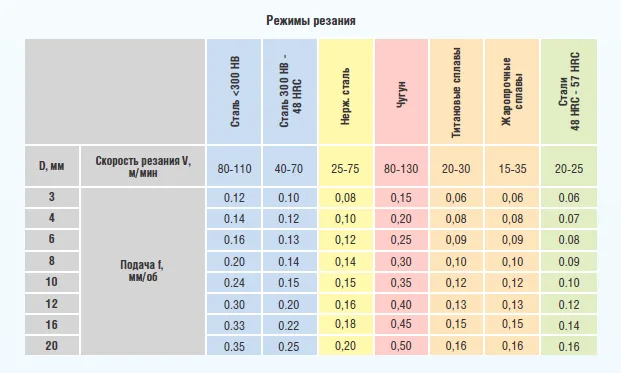

Рекомендации по выбору режима резания от инженеров ЗАО «НИР»
M
≤750 Мпа
M
>750 Мпа
STi
850-1200 Мпа
STi
850-1200 Мпа
Sni
≤ 850 Мпа
Sni
850-1200 Мпа
P
<300 HB
K
≤200 HB

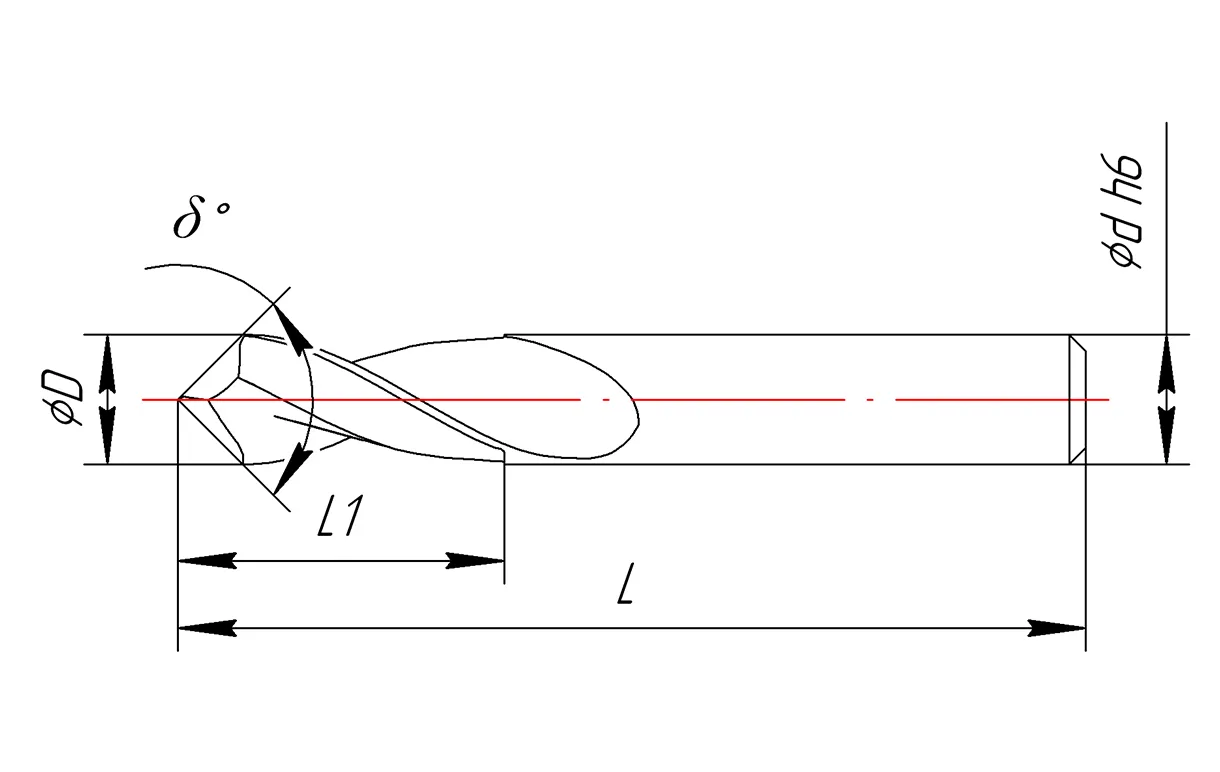

Каталог свёрл серии D301
| ОБОЗНАЧЕНИЕ, DIN6535HA (ИСПОЛНЕНИЕ 1) | ОБОЗНАЧЕНИЕ, DIN6535HА (ИСПОЛНЕНИЕ 2) | H, мм | D, мм | d h6, мм | L1, мм | L, мм | r, мм | Cx45, мм | D2, мм | L2, мм | К, °R | Z | Ap max,мм | CRN,мм | YRC,мм | δ, ° |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D301-030038 H24 под заказ | D301-030038W H24 под заказ | 3 | 3 | 4 | 38 | 38 | 90 | |||||||||
| D301-040050 H24 под заказ | D301-040050W H24 под заказ | 4 | 4 | 8 | 50 | 50 | 90 | |||||||||
| D301-050050 H24 под заказ | D301-050050W H24 под заказ | 5 | 5 | 9 | 50 | 50 | 90 | |||||||||
| D301-060057 H24 под заказ | D301-060057W H24 под заказ | 6 | 6 | 10 | 57 | 57 | 90 | |||||||||
| D301-080063 H24 под заказ | D301-080063W H24 под заказ | 8 | 8 | 16 | 63 | 63 | 90 | |||||||||
| D301-100072 H24 под заказ | D301-100072W H24 под заказ | 10 | 10 | 19 | 72 | 72 | 90 | |||||||||
| D301-120083 H24 под заказ | D301-120083W H24 под заказ | 12 | 12 | 22 | 83 | 83 | 90 | |||||||||
| D301-140083 H24 под заказ | D301-140083W H24 под заказ | 14 | 14 | 22 | 83 | 83 | 90 | |||||||||
| D301-160092 H24 под заказ | D301-160092W H24 под заказ | 16 | 16 | 26 | 92 | 92 | 90 | |||||||||
| D301-180092 H24 под заказ | D301-180092W H24 под заказ | 18 | 18 | 26 | 92 | 92 | 90 | |||||||||
| D301-200104 H24 под заказ | D301-200104W H24 под заказ | 20 | 20 | 32 | 104 | 104 | 90 | |||||||||
| D301-250122 H24 под заказ | D301-250122W H24 под заказ | 25 | 25 | 40 | 122 | 122 | 90 |
