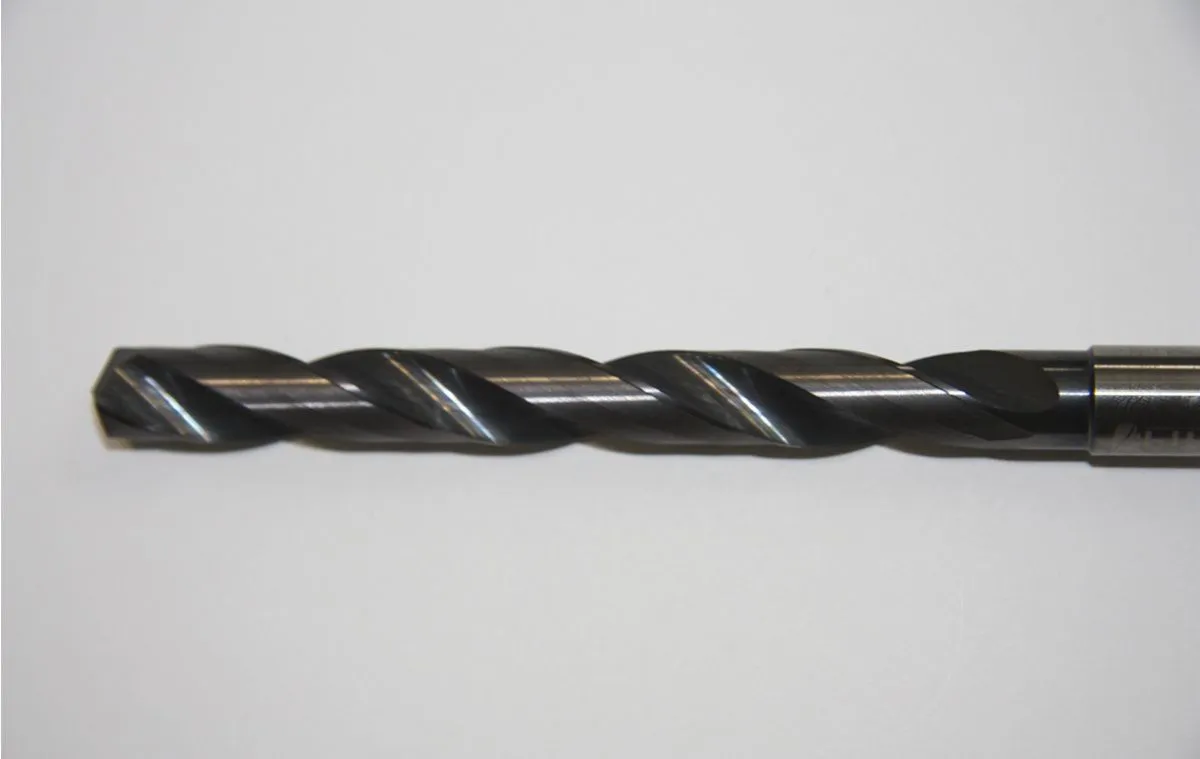

Серия D223
Сверла спиральные
Сверла спиральные
| Номер серии | Серия D223 |
| Антивибр. геометрия | Нет |
| Тип обработки | Обработка отверстий |
| Подвод СОЖ (наружный) | нет |
| Подвод СОЖ (внутренний) | да |
| Направление спирали | правое |
| Кол-во режущих кромок | 2 |
| Тип материала | сталь, нержавеющая сталь, чугун, титановый сплав, жаропрочный сплав |
| Материал инструмента | Твердый сплав |
| Осевое врезание | нет |
| Угол спирали | 30° |
Рекомендации по выбору режима резания от инженеров ЗАО «НИР»
M
≤750 Мпа
M
>750 Мпа
STi
850-1200 Мпа
STi
850-1200 Мпа
P
<300 HB
K
≤200 HB
H
48HRC—57HRC
Каталог свёрл серии D223

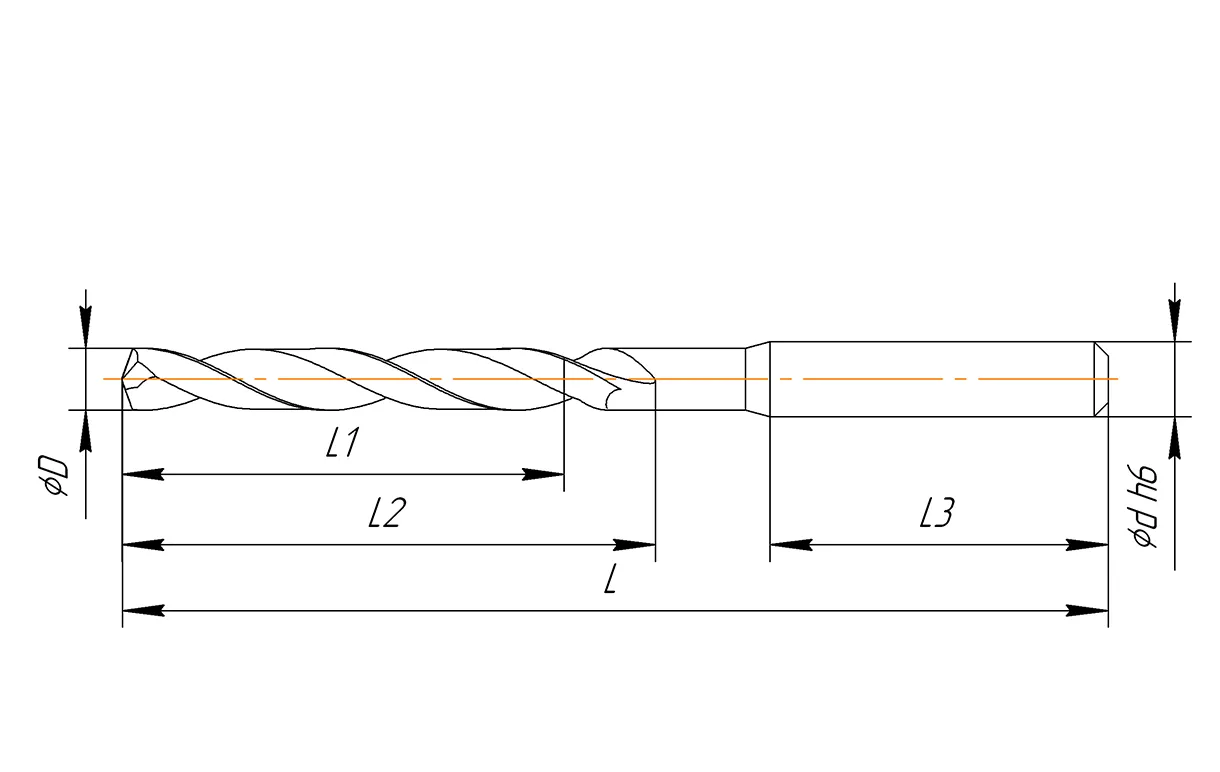

| ОБОЗНАЧЕНИЕ, DIN6535HA (ИСПОЛНЕНИЕ 1) | ОБОЗНАЧЕНИЕ, DIN6535HE (ИСПОЛНЕНИЕ 2) | H, мм | D, мм | d h6, мм | L1, мм | L, мм | r, мм | Cx45, мм | D2, мм | L2, мм | К, °R | Z | Ap max,мм | CRN,мм | YRC,мм | δ, ° |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D223-060097 H24 под заказ | D223-060097W H24 под заказ | 6 | 48 | 97 | 57 | |||||||||||
| D223-062106 H24 под заказ | D223-062106W H24 под заказ | 8 | 54 | 106 | 66 | |||||||||||
| D223-063106 H24 под заказ | D223-063106W H24 под заказ | 8 | 54 | 106 | 66 | |||||||||||
| D223-065106 H24 под заказ | D223-065106W H24 под заказ | 8 | 54 | 106 | 66 | |||||||||||
| D223-066106 H24 под заказ | D223-066106W H24 под заказ | 8 | 54 | 106 | 66 | |||||||||||
| D223-067106 H24 под заказ | D223-067106W H24 под заказ | 8 | 54 | 106 | 66 | |||||||||||
| D223-068106 H24 под заказ | D223-068106W H24 под заказ | 8 | 54 | 106 | 66 | |||||||||||
| D223-069116 H24 под заказ | D223-069116W H24 под заказ | 8 | 64 | 116 | 76 | |||||||||||
| D223-070116 H24 под заказ | D223-070116W H24 под заказ | 8 | 64 | 116 | 76 | |||||||||||
| D223-071116 H24 под заказ | D223-071116W H24 под заказ | 8 | 64 | 116 | 76 | |||||||||||
| D223-072116 H24 под заказ | D223-072116W H24 под заказ | 8 | 64 | 116 | 76 | |||||||||||
| D223-075116 H24 под заказ | D223-075116W H24 под заказ | 8 | 64 | 116 | 76 | |||||||||||
| D223-076116 H24 под заказ | D223-076116W H24 под заказ | 8 | 64 | 116 | 76 | |||||||||||
| D223-077116 H24 под заказ | D223-077116W H24 под заказ | 8 | 64 | 116 | 76 | |||||||||||
| D223-078116 H24 под заказ | D223-078116W H24 под заказ | 8 | 64 | 116 | 76 | |||||||||||
| D223-080116 H24 под заказ | D223-080116W H24 под заказ | 8 | 64 | 116 | 76 | |||||||||||
| D223-081131 H24 под заказ | D223-081131W H24 под заказ | 10 | 72 | 131 | 87 | |||||||||||
| D223-082131 H24 под заказ | D223-082131W H24 под заказ | 10 | 72 | 131 | 87 | |||||||||||
| D223-084131 H24 под заказ | D223-084131W H24 под заказ | 10 | 72 | 131 | 87 | |||||||||||
| D223-085131 H24 под заказ | D223-085131W H24 под заказ | 10 | 72 | 131 | 87 | |||||||||||
| D223-086131 H24 под заказ | D223-086131W H24 под заказ | 10 | 72 | 131 | 87 | |||||||||||
| D223-087131 H24 под заказ | D223-087131W H24 под заказ | 10 | 72 | 131 | 87 | |||||||||||
| D223-088131 H24 под заказ | D223-088131W H24 под заказ | 10 | 72 | 131 | 87 | |||||||||||
| D223-090131 H24 под заказ | D223-090131W H24 под заказ | 10 | 72 | 131 | 87 | |||||||||||
| D223-091139 H24 под заказ | D223-091139W H24 под заказ | 10 | 80 | 139 | 95 | |||||||||||
| D223-092139 H24 под заказ | D223-092139W H24 под заказ | 10 | 80 | 139 | 95 | |||||||||||
| D223-093139 H24 под заказ | D223-093139W H24 под заказ | 10 | 80 | 139 | 95 | |||||||||||
| D223-094139 H24 под заказ | D223-094139W H24 под заказ | 10 | 80 | 139 | 95 | |||||||||||
| D223-095139 H24 под заказ | D223-095139W H24 под заказ | 10 | 80 | 139 | 95 | |||||||||||
| D223-097139 H24 под заказ | D223-097139W H24 под заказ | 10 | 80 | 139 | 95 | |||||||||||
| D223-098139 H24 под заказ | D223-098139W H24 под заказ | 10 | 80 | 139 | 95 | |||||||||||
| D223-099139 H24 под заказ | D223-099139W H24 под заказ | 10 | 80 | 139 | 95 | |||||||||||
| D223-100139 H24 под заказ | D223-100139W H24 под заказ | 10 | 80 | 139 | 95 | |||||||||||
| D223-102155 H24 под заказ | D223-102155W H24 под заказ | 12 | 88 | 155 | 106 | |||||||||||
| D223-105155 H24 под заказ | D223-105155W H24 под заказ | 12 | 88 | 155 | 106 | |||||||||||
| D223-108155 H24 под заказ | D223-108155W H24 под заказ | 12 | 88 | 155 | 106 | |||||||||||
| D223-110155 H24 под заказ | D223-110155W H24 под заказ | 12 | 88 | 155 | 106 | |||||||||||
| D223-112163 H24 под заказ | D223-112163W H24 под заказ | 12 | 96 | 163 | 114 | |||||||||||
| D223-115163 H24 под заказ | D223-115163W H24 под заказ | 12 | 96 | 163 | 114 | |||||||||||
| D223-118163 H24 под заказ | D223-118163W H24 под заказ | 12 | 96 | 163 | 114 | |||||||||||
| D223-120163 H24 под заказ | D223-120163W H24 под заказ | 12 | 96 | 163 | 114 | |||||||||||
| D223-122182 H24 под заказ | D223-122182W H24 под заказ | 14 | 112 | 182 | 133 | |||||||||||
| D223-125182 H24 под заказ | D223-125182W H24 под заказ | 14 | 112 | 182 | 133 | |||||||||||
| D223-127182 H24 под заказ | D223-127182W H24 под заказ | 14 | 112 | 182 | 133 | |||||||||||
| D223-130182 H24 под заказ | D223-130182W H24 под заказ | 14 | 112 | 182 | 133 | |||||||||||
| D223-135182 H24 под заказ | D223-135182W H24 под заказ | 14 | 112 | 182 | 133 | |||||||||||
| D223-140182 H24 под заказ | D223-140182W H24 под заказ | 14 | 112 | 182 | 133 | |||||||||||
| D223-142204 H24 под заказ | D223-142204W H24 под заказ | 16 | 128 | 204 | 152 | |||||||||||
| D223-145204 H24 под заказ | D223-145204W H24 под заказ | 16 | 128 | 204 | 152 | |||||||||||
| D223-150204 H24 под заказ | D223-150204W H24 под заказ | 16 | 128 | 204 | 152 | |||||||||||
| D223-155204 H24 под заказ | D223-155204W H24 под заказ | 16 | 128 | 204 | 152 | |||||||||||
| D223-160204 H24 под заказ | D223-160204W H24 под заказ | 16 | 128 | 204 | 152 | |||||||||||
| D223-165223 H24 под заказ | D223-165223W H24 под заказ | 18 | 144 | 223 | 171 | |||||||||||
| D223-170223 H24 под заказ | D223-170223W H24 под заказ | 18 | 144 | 223 | 171 | |||||||||||
| D223-175223 H24 под заказ | D223-175223W H24 под заказ | 18 | 144 | 223 | 171 | |||||||||||
| D223-180223 H24 под заказ | D223-180223W H24 под заказ | 18 | 144 | 223 | 171 |
