Серия R102

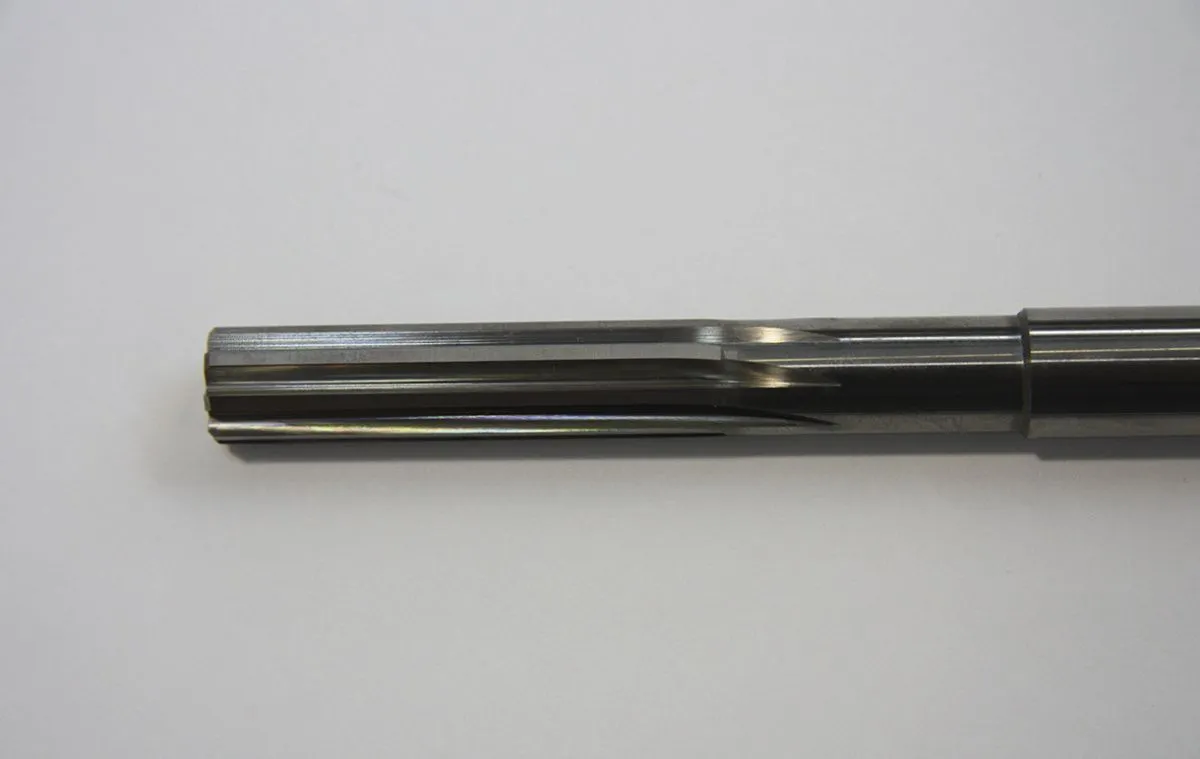

Развертки машинные прямозубые для глухих отверстий
Развертки машинные прямозубые для глухих отверстий
Номер серии | Серия R102 |
Антивибр. геометрия | Нет |
Тип обработки | Обработка отверстий |
Подвод СОЖ (наружный) | да |
Подвод СОЖ (внутренний) | нет |
Направление спирали | правое |
Кол-во режущих кромок | 6 |
Тип материала | сталь, нержавеющая сталь, чугун, титановый сплав, жаропрочный сплав, твердые материалы |
Материал инструмента | Твердый сплав |
Осевое врезание | нет |
Рекомендации по выбору режима резания от инженеров ЗАО «НИР»
M
≤750 Мпа
M
>750 Мпа
STi
850-1200 Мпа
STi
850-1200 Мпа
Sni
≤ 850 Мпа
Sni
850-1200 Мпа
P
<300 HB
K
≤200 HB
H
48HRC—57HRC
Каталог разверток серии R102
ОБОЗНАЧЕНИЕ БЕЗ ПОКРЫТИЯ | H, мм | D, мм | d h6, мм | L1, мм | L, мм | r, мм | Cx45, мм | D2, мм | L2, мм | К, °R | Z | Ap max,мм | CRN,мм | YRC,мм | δ, ° |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
R102-XXXX080 H14 под заказ | 4,00-6,00 | 6 | 24 | 80 | 36 | ||||||||||
R102-XXXX090 H14 под заказ | 6,01-8,00 | 8 | 32 | 90 | 36 | ||||||||||
R102-XXXX100 H14 под заказ | 8,01-10,00 | 10 | 40 | 100 | 40 | ||||||||||
R102-XXXX120 H14 под заказ | 10,01-12,00 | 12 | 45 | 120 | 45 | ||||||||||
R102-XXXX140 H14 под заказ | 14,01-16,00 | 16 | 50 | 140 | 48 |
