Серия M534
Конические фрезы с полным радиусом
Конические фрезы с полным радиусом
| Номер серии | Серия M534 |
| Антивибр. геометрия | Нет |
| Тип обработки | Контурное фрезерование |
| Подвод СОЖ (наружный) | да |
| Подвод СОЖ (внутренний) | на заказ |
| Направление спирали | правое |
| Кол-во режущих кромок | 2-4 |
| Хвостовик Weldon | нет |
| Тип материала | сталь, нержавеющая сталь, чугун, титановый сплав, жаропрочный сплав, твердые материалы |
| Материал инструмента | Твердый сплав |
| Осевое врезание | да |
| Угол спирали | 30° |
Рекомендации по выбору режима резания от инженеров ЗАО «НИР»
M
≤750 Мпа
M
>750 Мпа
STi
850-1200 Мпа
STi
850-1200 Мпа
Sni
≤ 850 Мпа
Sni
850-1200 Мпа
P
<300 HB
K
≤200 HB
H
48HRC—57HRC

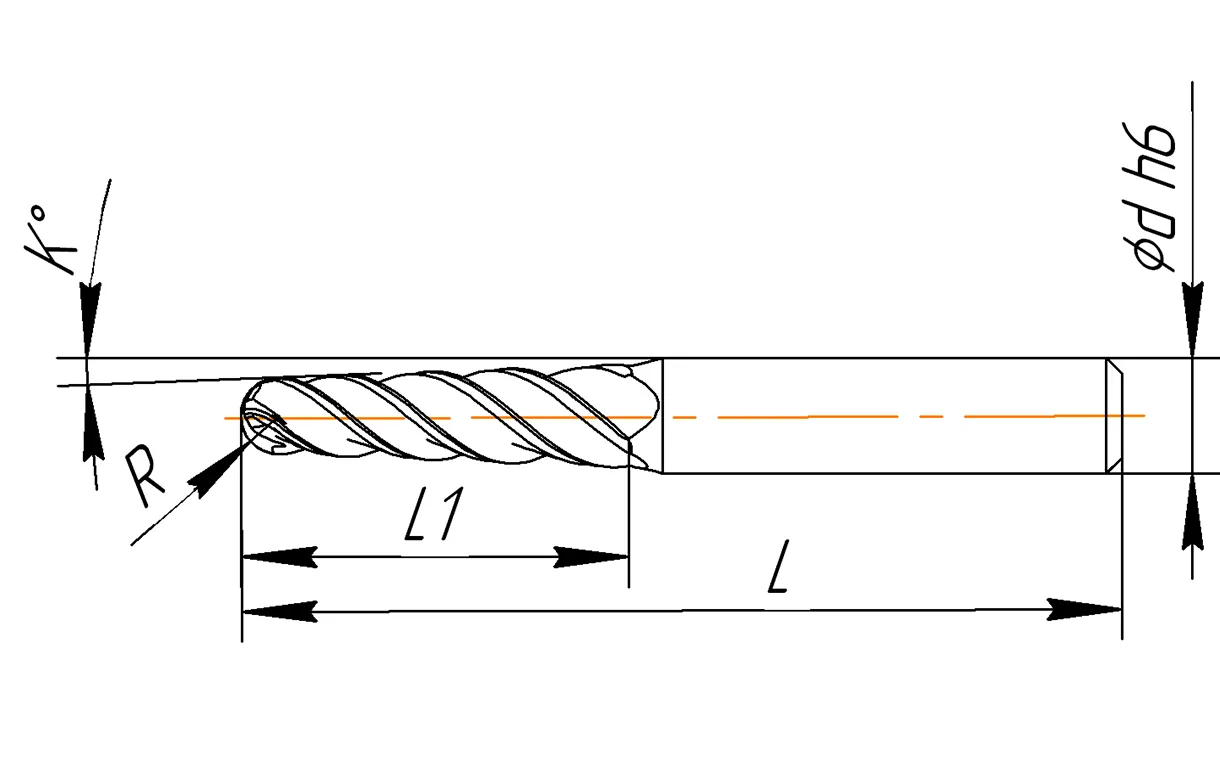

Каталог фрез серии M534
| ОБОЗНАЧЕНИЕ, DIN6535HA (ИСПОЛНЕНИЕ 1) | H, мм | D, мм | d h6, мм | L1, мм | L, мм | r, мм | Cx45, мм | D2, мм | L2, мм | К, °R | Z | Ap max,мм | CRN,мм | YRC,мм | δ, ° |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M534-060075-2R20 H24 под заказ | 6 | 30,6 | 75 | 2 | 2 | 4 | |||||||||
| M534-060075-3R20 H24 под заказ | 6 | 21 | 75 | 2 | 3 | 4 | |||||||||
| M534-080100-3R20 H24 под заказ | 8 | 40,1 | 100 | 2 | 3 | 4 | |||||||||
| M534-080100-4R20 H24 под заказ | 8 | 30,5 | 100 | 2 | 4 | 4 | |||||||||
| M534-100100-5R20 H24 под заказ | 10 | 36,2 | 100 | 2 | 5 | 4 | |||||||||
| M534-100100-6R20 H24 под заказ | 10 | 30,4 | 100 | 2 | 6 | 4 | |||||||||
| M534-120100-10R20 H24 под заказ | 12 | 24,5 | 100 | 2 | 10 | 4 | |||||||||
| M534-060100-1R22 H24 под заказ | 6 | 48 | 100 | 2,2 | 1 | 4 | |||||||||
| M534-060075-2R25 H24 под заказ | 6 | 16,8 | 75 | 2,5 | 2 | 4 | |||||||||
| M534-080100-3R25 H24 под заказ | 8 | 31,1 | 100 | 2,5 | 3 | 4 | |||||||||
| M534-100150-3R25 H24 под заказ | 10 | 50,1 | 150 | 2,5 | 3 | 4 | |||||||||
| M534-120150-3R25 H24 под заказ | 12 | 69,2 | 150 | 2,5 | 3 | 4 | |||||||||
| M534-100100-4R25 H24 под заказ | 10 | 38,2 | 100 | 2,5 | 4 | 4 | |||||||||
| M534-100100-5R25 H24 под заказ | 10 | 31 | 100 | 2,5 | 5 | 4 | |||||||||
| M534-160150-5R25 H24 под заказ | 16 | 65,3 | 150 | 2,5 | 5 | 4 | |||||||||
| M534-120100-6R25 H24 под заказ | 12 | 35,7 | 100 | 2,5 | 6 | 4 | |||||||||
| M534-100100-8R25 H24 под заказ | 10 | 20,1 | 100 | 2,5 | 8 | 4 | |||||||||
| M534-120100-10R25 H24 под заказ | 12 | 22,1 | 100 | 2,5 | 10 | 4 | |||||||||
| M534-080150-1R30 H24 под заказ | 8 | 60,3 | 150 | 3 | 1 | 4 | |||||||||
| M534-080100-2R30 H24 под заказ | 8 | 31,6 | 100 | 3 | 2 | 4 | |||||||||
| M534-100100-3R30 H24 под заказ | 10 | 41,1 | 100 | 3 | 3 | 4 | |||||||||
| M534-120150-4R30 H24 под заказ | 12 | 45,8 | 150 | 3 | 4 | 4 | |||||||||
| M534-160150-4R30 H24 под заказ | 16 | 74,4 | 150 | 6 | 4 | 4 | |||||||||
| M534-180300-5R30 H24 под заказ | 18 | 71,4 | 300 | 3 | 5 | 4 | |||||||||
| M534-100100-6R30 H24 под заказ | 10 | 21,9 | 100 | 3 | 6 | 4 | |||||||||
| M534-140150-6R30 H24 под заказ | 14 | 40,9 | 150 | 3 | 6 | 4 | |||||||||
| M534-120125-10R30 H24 под заказ | 12 | 19,8 | 125 | 3 | 10 | 4 | |||||||||
| M534-100150-2R35 H24 под заказ | 10 | 46,4 | 150 | 3,5 | 2 | 4 | |||||||||
| M534-100100-3R35 H24 под заказ | 10 | 32 | 100 | 3,5 | 3 | 4 | |||||||||
| M534-120100-4R35 H24 под заказ | 12 | 39,1 | 100 | 3,5 | 4 | 4 | |||||||||
| M534-120100-5R35 H24 под заказ | 12 | 31,9 | 100 | 3,5 | 5 | 4 | |||||||||
| M534-120100-6R35 H24 под заказ | 12 | 27,1 | 100 | 3,5 | 6 | 4 | |||||||||
| M534-160150-6R35 H24 под заказ | 16 | 46,1 | 150 | 3,5 | 6 | 4 | |||||||||
| M534-120100-10R37 H24 под заказ | 12 | 16,4 | 100 | 3,7 | 10 | 4 | |||||||||
| M534-100100-2R40 H24 под заказ | 10 | 32,6 | 100 | 4 | 2 | 4 | |||||||||
| M534-100100-3R40 H24 под заказ | 10 | 23 | 100 | 4 | 3 | 4 | |||||||||
| M534-120100-3R40 H24 под заказ | 12 | 42,1 | 100 | 4 | 3 | 4 | |||||||||
| M534-160150-3R40 H24 под заказ | 16 | 80,2 | 150 | 4 | 3 | 4 | |||||||||
| M534-120100-4R40 H24 под заказ | 12 | 32,5 | 100 | 4 | 4 | 4 | |||||||||
| M534-120113-4R40 H24 под заказ | 12 | 32,5 | 113 | 4 | 4 | 4 | |||||||||
| M534-140150-5R40 H24 под заказ | 14 | 38,1 | 150 | 4 | 5 | 4 | |||||||||
| M534-160150-6R40 H24 под заказ | 16 | 41,8 | 150 | 4 | 6 | 4 | |||||||||
| M534-120100-10R40 H24 под заказ | 12 | 15 | 100 | 4 | 10 | 4 | |||||||||
| M534-160100-10R40 H24 под заказ | 16 | 26,3 | 100 | 4 | 10 | 4 | |||||||||
| M534-160150-10R40 H24 под заказ | 16 | 26,3 | 150 | 4 | 10 | 4 | |||||||||
| M534-120100-2R50 H24 под заказ | 12 | 33,5 | 100 | 5 | 2 | 4 | |||||||||
| M534-120100-3R50 H24 под заказ | 12 | 24 | 100 | 5 | 3 | 4 | |||||||||
| M534-140100-4R50 H24 под заказ | 14 | 33,4 | 100 | 5 | 4 | 4 | |||||||||
| M534-140150-4R50 H24 под заказ | 14 | 33,4 | 150 | 5 | 4 | 4 | |||||||||
| M534-160100-6R50 H24 под заказ | 16 | 33,3 | 100 | 5 | 6 | 4 | |||||||||
| M534-160150-10R50 H24 под заказ | 16 | 21,6 | 150 | 5 | 10 | 4 | |||||||||
| M534-140100-2R60 H24 под заказ | 14 | 34,5 | 100 | 6 | 2 | 4 | |||||||||
| M534-140100-3R60 H24 под заказ | 14 | 24,9 | 100 | 6 | 3 | 4 | |||||||||
| M534-160150-3R60 H24 под заказ | 16 | 44 | 150 | 6 | 3 | 4 | |||||||||
| M534-160150-4R60 H24 под заказ | 16 | 34,4 | 150 | 3 | 4 | 4 | |||||||||
| M534-160150-5R60 H24 под заказ | 16 | 28,6 | 150 | 6 | 5 | 4 | |||||||||
| M534-160100-6R60 H24 под заказ | 16 | 24,7 | 100 | 6 | 6 | 4 | |||||||||
| M534-160150-10R60 H24 под заказ | 16 | 16,8 | 150 | 6 | 10 | 4 | |||||||||
| M534-180150-2R80 H24 под заказ | 18 | 36,5 | 150 | 8 | 2 | 4 | |||||||||
| M534-200150-3R80 H24 под заказ | 20 | 46 | 150 | 8 | 3 | 4 | |||||||||
| M534-180150-4R80 H24 под заказ | 18 | 22 | 150 | 8 | 4 | 4 | |||||||||
| M534-200150-4R80 H24 под заказ | 20 | 36,3 | 150 | 8 | 4 | 4 | |||||||||
| M534-200150-6R80 H24 под заказ | 20 | 26,6 | 150 | 8 | 6 | 4 |
