Серия M181

Концевые высокоскоростные фрезы

Номер серииСерия M181
Антивибр. геометрияДа
Тип обработкиПолучистовая обработка
Подвод СОЖ (наружный)да
Подвод СОЖ (внутренний)на заказ
Направление спиралиправое
Кол-во режущих кромок4
Тип материала алюминий, медь, пластик, сталь, нержавеющая сталь, чугун, титановый сплав, жаропрочный сплав, бронза, латунь
Материал инструментаТвердый сплав
Осевое врезаниеда
Угол спирали37°
37°
Угол спирали
HM
Материал инструмента - твердый сплав
Инструмент с возможностью осевого врезания
AlTiN
Покрытие инструмента AlTiN

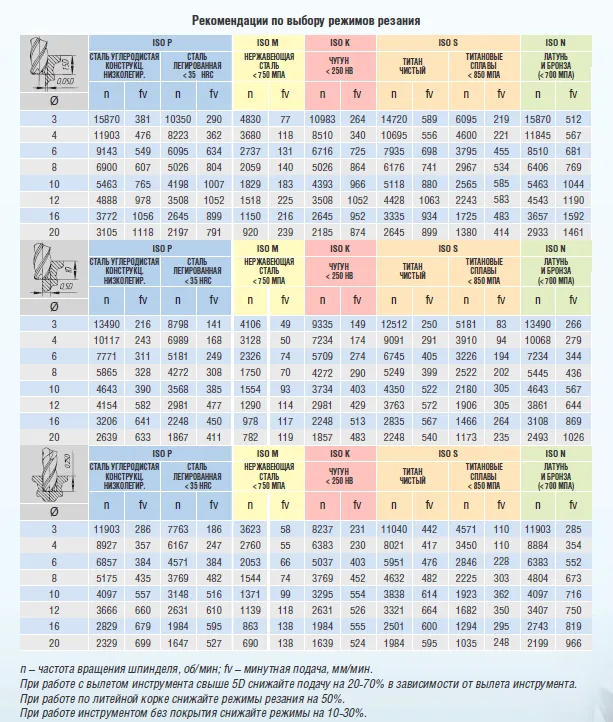

Рекомендации по выбору режима резания от инженеров ЗАО «НИР»

Выбрать режим резания
M ≤750 Мпа
STi 850-1200 Мпа
STi 850-1200 Мпа
P <300 HB
K ≤200 HB
N 4%≤Si<12%

Каталог фрез серии M181

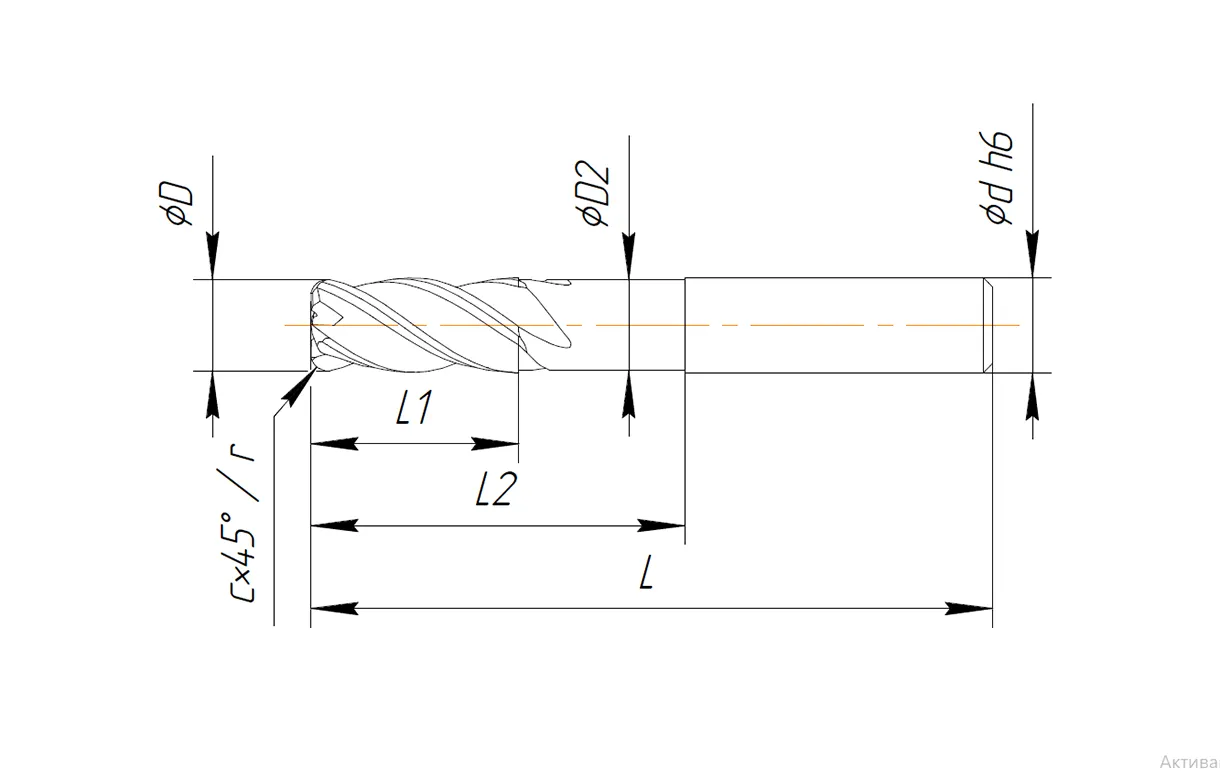

ОБОЗНАЧЕНИЕ, DIN6535HA (ИСПОЛНЕНИЕ 1) ОБОЗНАЧЕНИЕ, DIN6535HА (ИСПОЛНЕНИЕ 2) H, мм D, мм d h6, мм L1, мм L, мм r, мм Cx45, мм D2, мм L2, мм К, °R Z Ap max,мм CRN,мм YRC,мм δ, °
M181-030050R02 H24 под заказ --- 3 3 8 50 0,25 2,9 22
M181-040050R02 H24 под заказ --- 4 4 11 50 0,25 3,9 22
M181-040062R02 H24 под заказ --- 4 4 11 62 0,25 3,9 34
M181-050050R02 H24 под заказ --- 5 5 12 50 0,25 4,9 23
M181-050075R02 H24 под заказ --- 5 5 12 75 0,25 4,9 47
M181-060057R02 H24 под заказ M181-060057R02W H24 под заказ 6 6 13 57 0,25 5,8 21
M181-060075R02 H24 под заказ M181-060075R02W H24 под заказ 6 6 13 75 0,25 5,8 39
M181-080063R02 H24 под заказ M181-080063R02W H24 под заказ 8 8 19 63 0,25 7,8 27
M181-080075R02 H24 под заказ M181-080075R02W H24 под заказ 8 8 19 75 0,25 7,8 39
M181-080100R02 H24 под заказ M181-080100R02W H24 под заказ 8 8 19 100 0,25 7,8 64
M181-100072R02 H24 под заказ M181-100072R02W H24 под заказ 10 10 22 72 0,25 9,8 33
M181-100100R02 H24 под заказ M181-100100R02W H24 под заказ 10 10 22 100 0,25 9,8 60
M181-100140R02 H24 под заказ M181-100140R02W H24 под заказ 10 10 22 140 0,25 9,8 100
M181-120083R02 H24 под заказ M181-120083R02W H24 под заказ 12 12 26 83 0,25 11,8 36
M181-120100R02 H24 под заказ M181-120100R02W H24 под заказ 12 12 26 100 0,25 11,8 55
M181-120140R02 H24 под заказ M181-120140R02W H24 под заказ 12 12 26 140 0,25 11,8 95
M181-140083R02 H24 под заказ M181-140083R02W H24 под заказ 14 14 26 83 0,25 13,8 36
M181-140100R02 H24 под заказ M181-140100R02W H24 под заказ 14 14 26 100 0,25 13,8 55
M181-140140R02 H24 под заказ M181-140140R02W H24 под заказ 14 14 26 140 0,25 13,8 95
M181-160092R02 H24 под заказ M181-160092R02W H24 под заказ 16 16 32 92 0,25 15,8 46
M181-160140R02 H24 под заказ M181-160140R02W H24 под заказ 16 16 32 140 0,25 15,8 90
M181-180092R02 H24 под заказ M181-180092R02W H24 под заказ 18 18 32 92 0,25 17,8 46
M181-180140R02 H24 под заказ M181-180140R02W H24 под заказ 18 18 32 140 0,25 17,8 90
M181-200104R02 H24 под заказ M181-200104R02W H24 под заказ 20 20 38 104 0,25 19,8 54
M181-200140R02 H24 под заказ M181-200140R02W H24 под заказ 20 20 38 140 0,25 19,8 90
M181-200280R02 H24 под заказ M181-200280R02W H24 под заказ 20 20 38 280 0,25 19,8 180
M181-250122R02 H24 под заказ M181-250122R02W H24 под заказ 25 25 45 122 0,25 24,8 65
M181-250280R02 H24 под заказ M181-250280R02W H24 под заказ 25 25 45 280 0,25 24,8 180
